El fin de la era de los halogenuros metálicos impulsa una profunda transformación lumínica en todo tipo de instalaciones deportivas.
El alumbrado deportivo ha dejado de ser una mera necesidad funcional para convertirse en una disciplina de alta precisión técnica, sostenibilidad y motor de entretenimiento. Con la inminente prohibición de la fabricación de lámparas de descarga de halogenuro metálico a la vuelta de la esquina, el sector se enfrenta a un desafío de reconversión masiva. En este contexto, el LII Simposium Nacional de Alumbrado de Lleida ha servido de escenario para desgranar las claves de este proceso de transición a través de la ponencia «Instalaciones deportivas de alto nivel en Aragón», presentada por el especialista Iñigo Sánchez, de la firma Saltoki.
El núcleo de la ponencia analizó tres intervenciones de gran envergadura en la comunidad aragonesa: el Pabellón Siglo XXI de Zaragoza, el Palacio Municipal de los Deportes de Huesca y los campos de la Real Federación Aragonesa de Fútbol (RFAF). Tres proyectos complejos que demuestran que dar el salto al LED en grandes recintos no es algo tan simple como sustituir unos focos por otros de forma improvisada.
El reto de la alta potencia: «No es un proceso sencillo»
El punto de partida de la ponencia puso de manifiesto que el alumbrado deportivo vive un momento de auge sin precedentes, pero también de gran responsabilidad técnica y regulatoria. El ponente destacó la urgencia del cambio tecnológico y los riesgos que conlleva una mala planificación a pie de obra:
«El alumbrado deportivo está muy en auge porque todas las instalaciones deportivas o la gran mayoría de las que hay en este país, que son muchas, tienen iluminación artificial con tecnología de descarga de halogenuro. Esta tipología de lámpara va a desaparecer y tenemos que ir progresivamente actualizando todas esas instalaciones. Pero esos procesos no son simples. Parecen sencillos porque estamos hablando de pocas luminarias para un campo de fútbol o un polideportivo, pero requieren unos estudios bien hechos y una buena ejecución…»
Un diseño deficiente o un cálculo fotométrico superficial en estas potencias puede acarrear graves problemas legales, operativos y vecinales:
«…pueden surgir reclamaciones de vecinos por intrusismo lumínico en sus viviendas; de la administración competente por contaminación lumínica; e incluso del propio órgano de gestión del club porque la iluminación no ha quedado como esperaba. Es importante conocer y aplicar las normativas vigentes, dimensionar adecuadamente y ejecutar correctamente las reformas de instalaciones.»
Interiores internacionales: rigor televisivo y espectáculos DMX

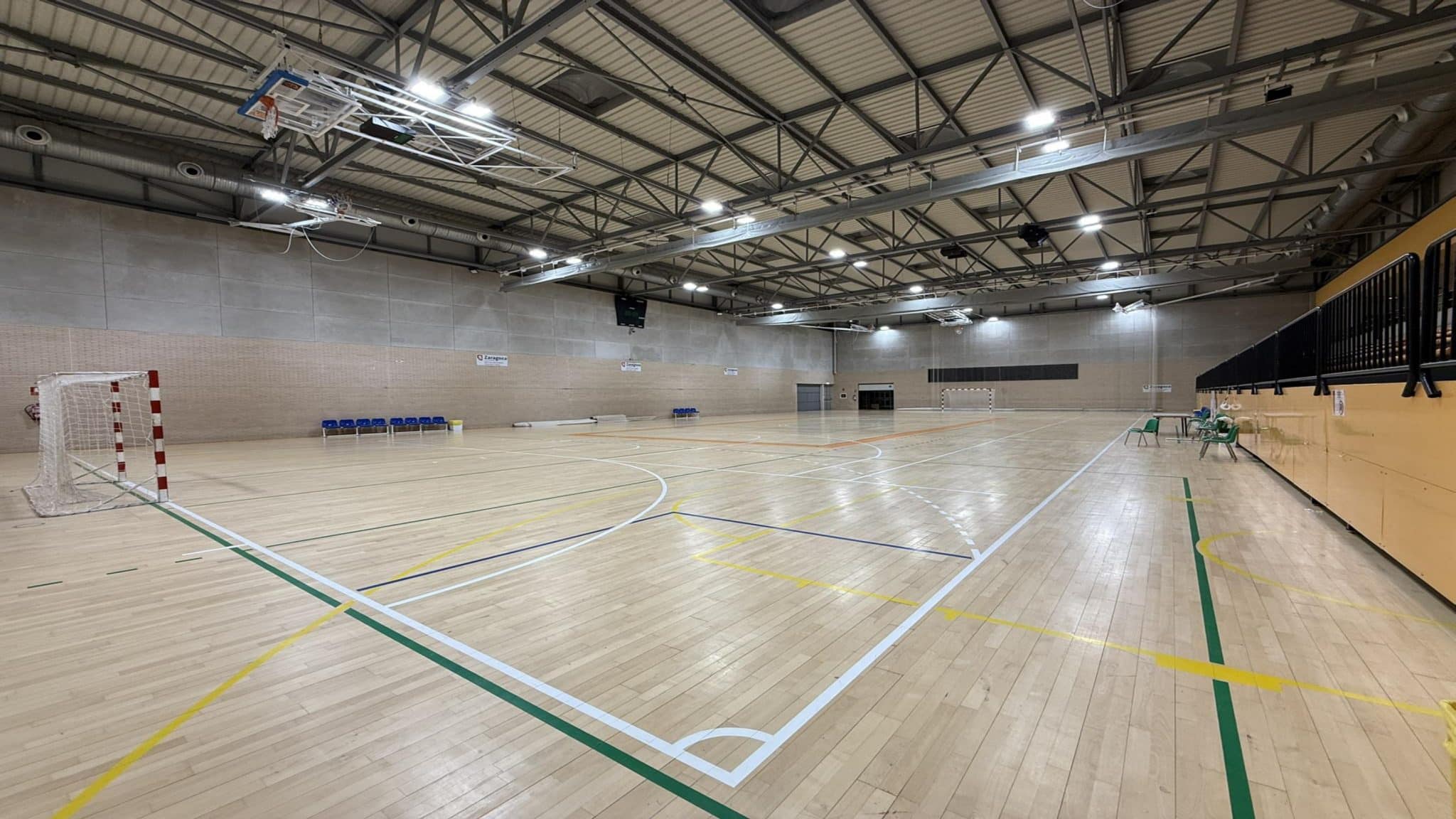

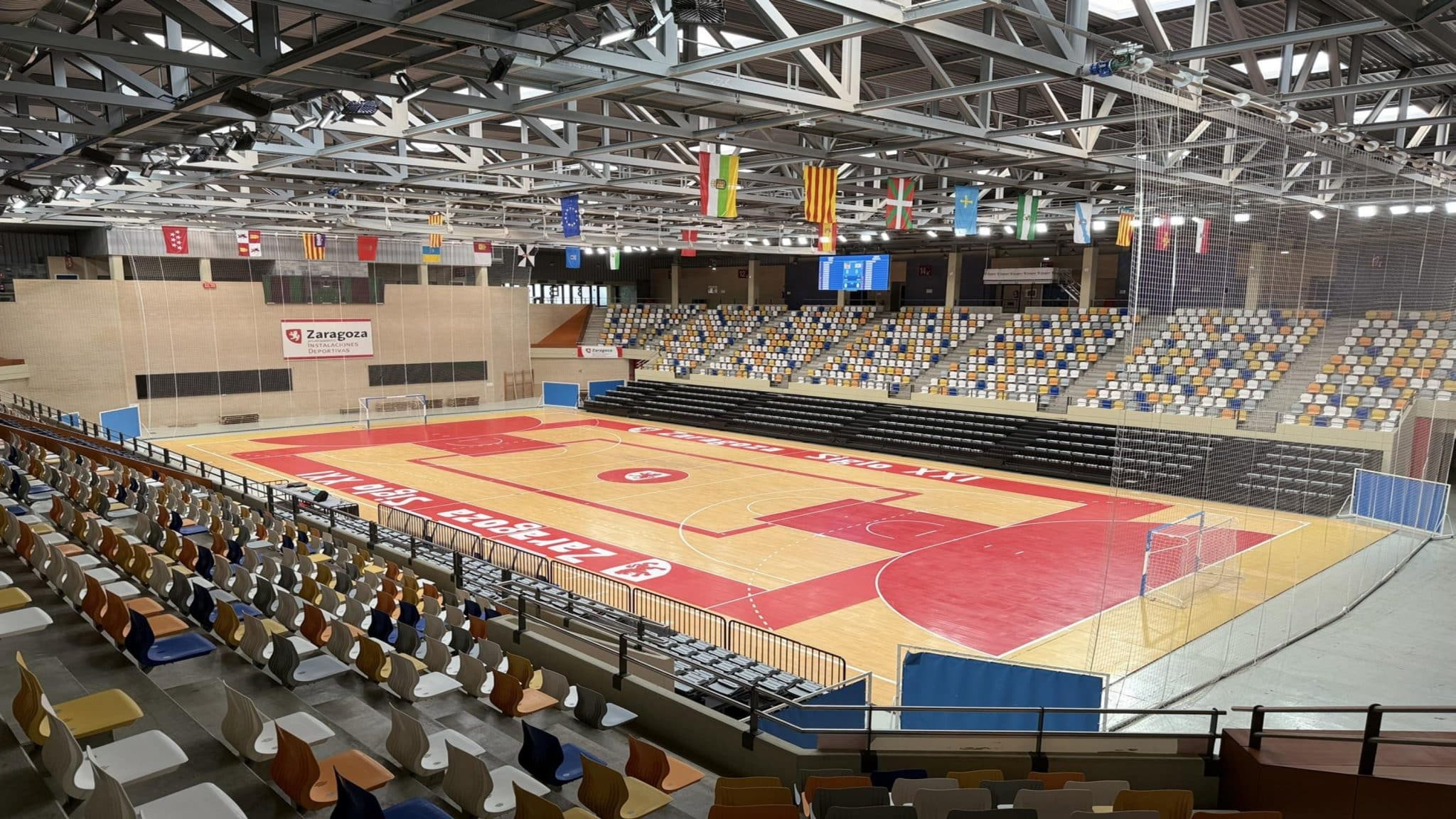

Las dos primeras actuaciones analizadas correspondieron a pabellones cubiertos de nivel internacional: el Siglo XXI de Zaragoza (gestionado por Zaragoza Deporte Municipal) y el Palacio Municipal de los Deportes de Huesca. En ambas reformas se sustituyeron antiguos proyectores de halogenuros metálicos (de hasta 1.000W) por soluciones LED de última generación.
Para cumplir con los estrictos requerimientos de la norma UNE-EN 12193:2020 y los exigentes estándares de las retransmisiones televisivas de la FIBA (que exigen factores de flicker o parpadeo < 1%, un IRC > 80 y temperaturas de color entre 4.000K y 6.000K), Saltoki propuso soluciones de gama alta con un confort visual excelente. En ambas reformas se instalaron proyectores Schréder Omnistar en 5.700K e IRC > 90, logrando un notable incremento de la eficiencia y la calidad lumínica.
«La ponencia ha abordado tres actuaciones en las que hemos participado en la Comunidad de Aragón. Las dos primeras han sido pabellones de interior, el pabellón siglo XXI de Zaragoza y el pabellón Palacio Municipal de los Deportes de Huesca. Los dos son con características muy parecidas con nivel de competición internacional. Esto ha exigido plantear una iluminación muy potente con luminarias de elevada calidad, confort visual, índice de reproducción cromática y con unos niveles en pista del orden de 3000 luxes y de 2000 lux verticales a cámara.»
Además de la excelencia fotométrica, la gran revolución en estos pabellones ha venido de la mano de los sistemas de control DMX-RDM. La iluminación ya no es estática, sino que forma parte del propio espectáculo deportivo:
«El control vía DMX permite hacer diferentes escenas estáticas de luz, conforme a los diferentes deportes que se practican, y también lanzar escenas dinámicas sincronizadas con música a modo de entretenimiento, al principio, en los descansos y al final de los partidos, que es una cosa que se demanda no solo en los campos de primera división que estamos acostumbrados a ver, sino también cada vez más en instalaciones de interior.»
Exteriores masivos: control inalámbrico en la Ciudad del Fútbol de Aragón

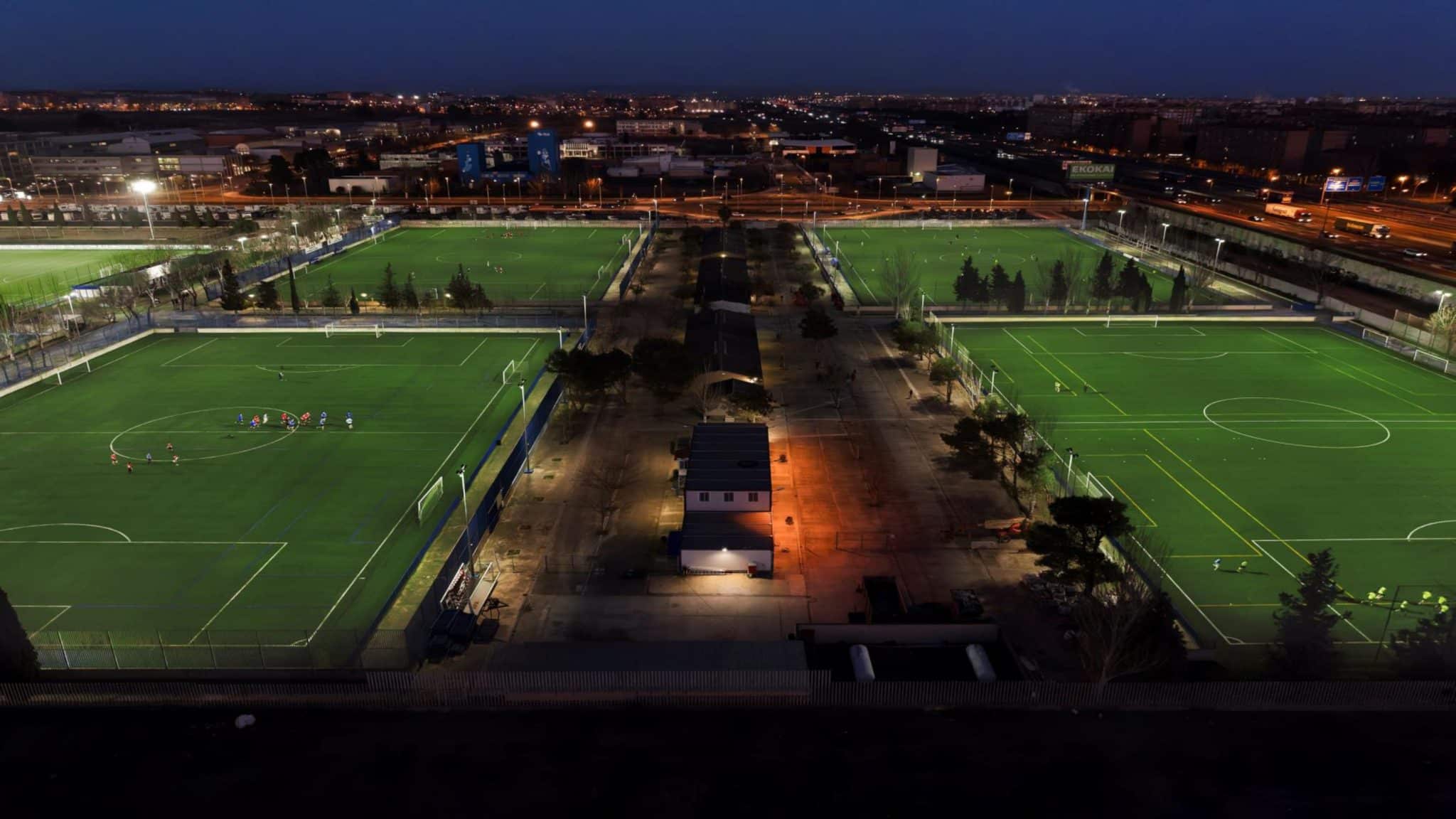

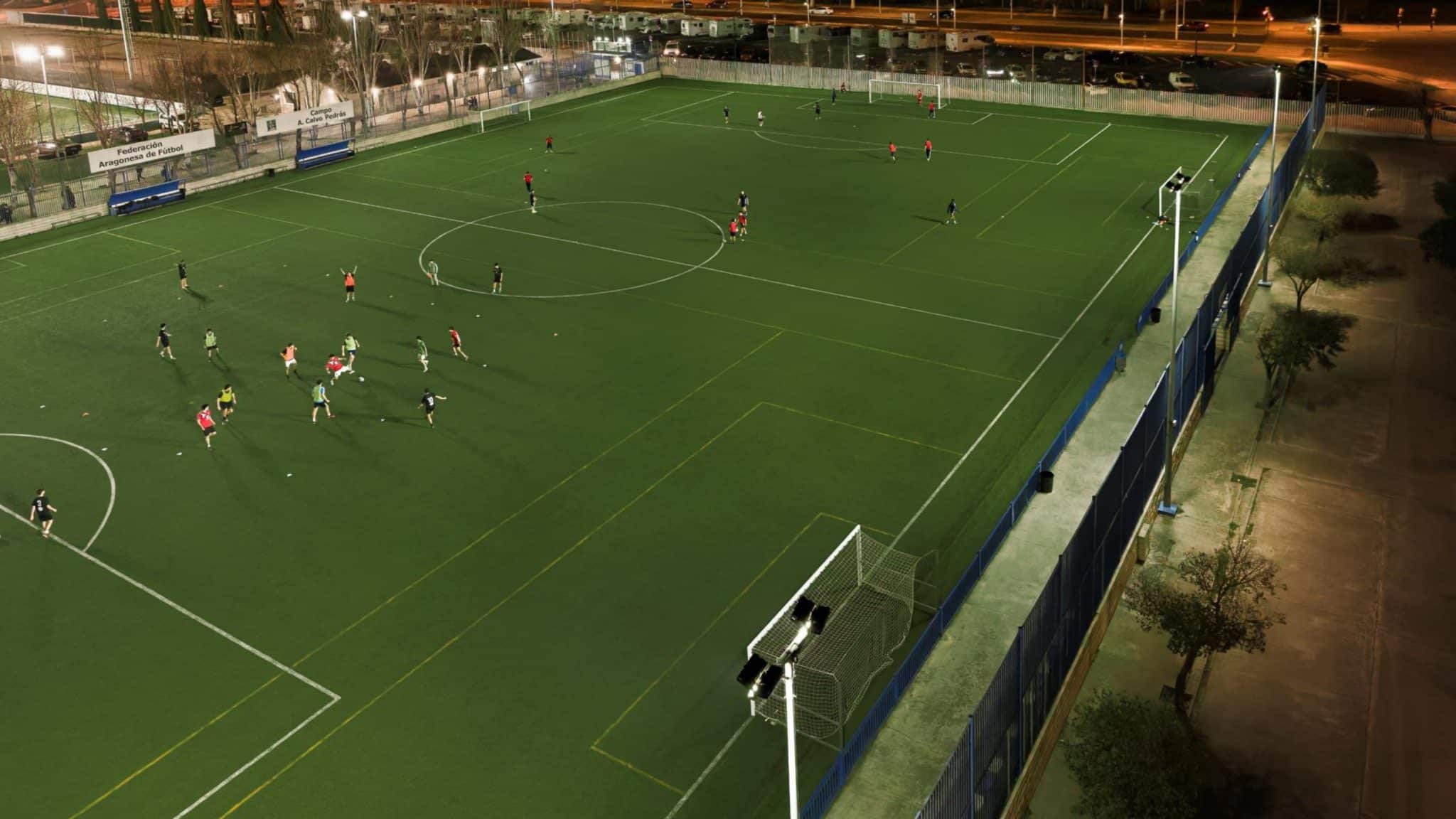

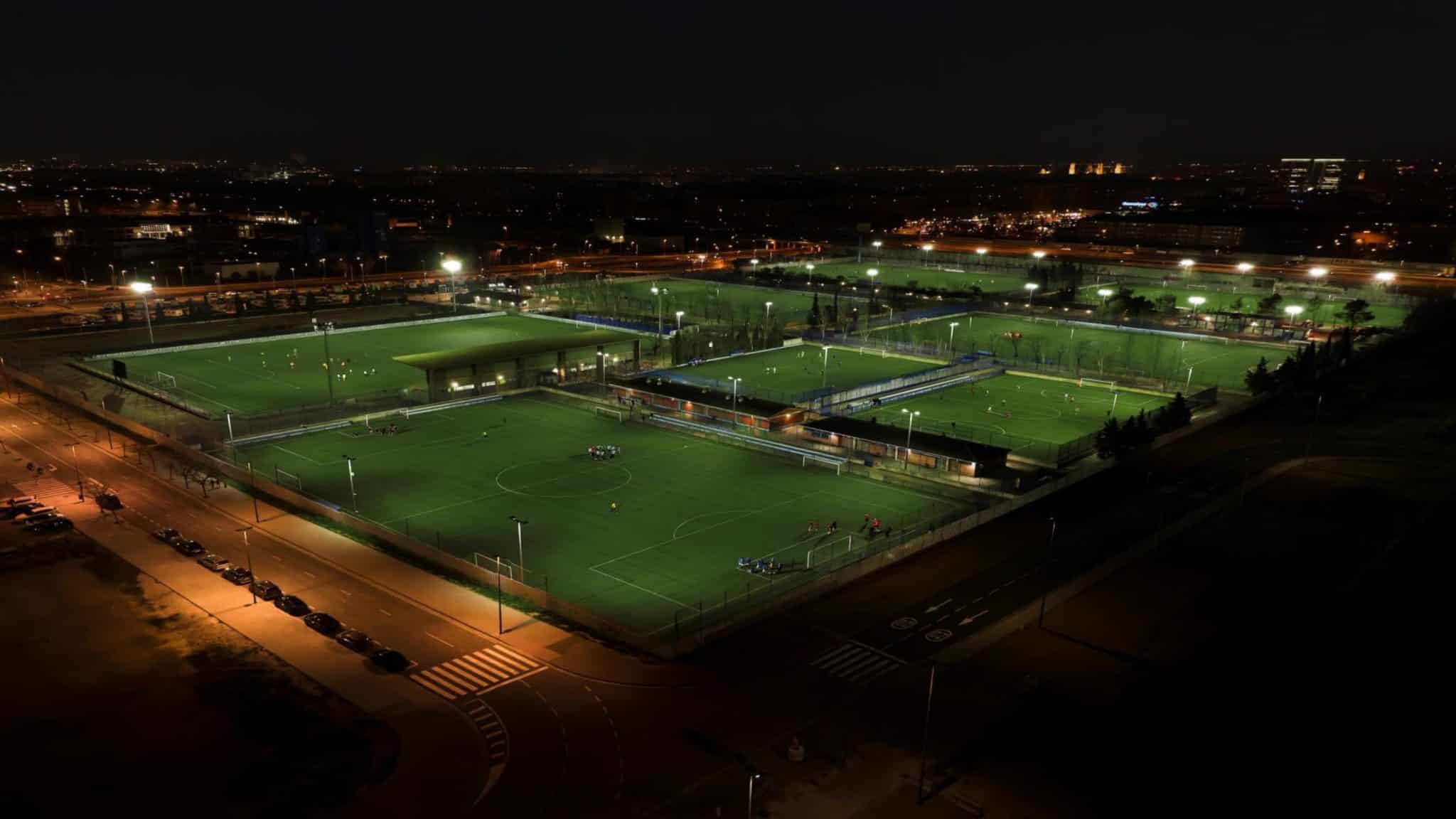

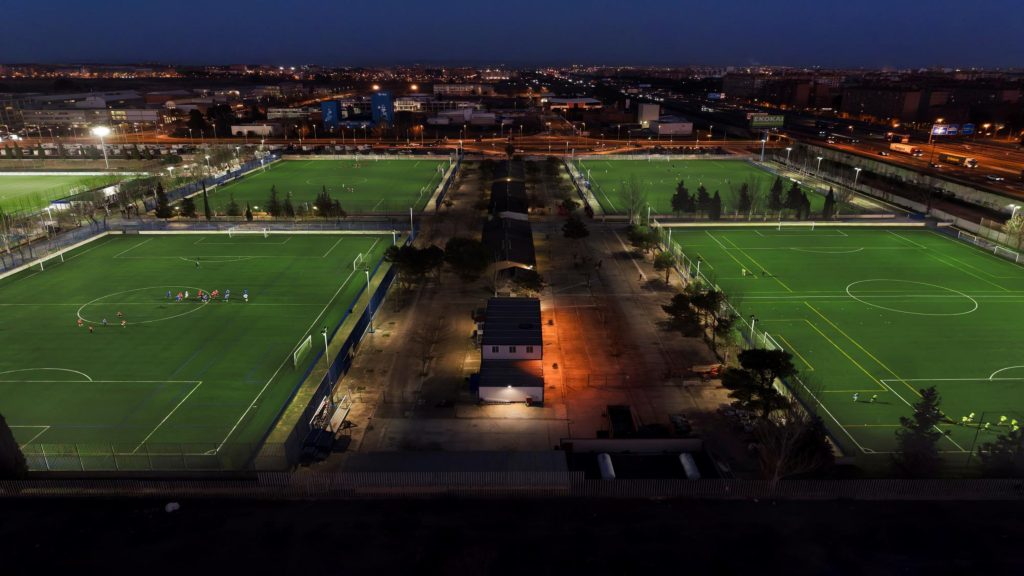

La tercera gran intervención se llevó a cabo en las instalaciones de la Real Federación Aragonesa de Fútbol (RFAF) en Zaragoza. Un complejo masivo que cuenta con ocho campos de fútbol (6 de fútbol 11 y 2 de fútbol 7). La reforma abarcó la instalación de un total de 132 proyectores LED de la gama Celer Floodpro (de 1.200W y 600W) con certificación ENEC, además de la sustitución completa de cuatro torres de 18 metros en el campo principal de Clase I para soportar el peso y las necesidades lumínicas del recinto.
«De los de fútbol 11 hay uno que es de clase uno (nivel competición nacional). En todos los campos hemos propuesto la reforma de la iluminación conforme a los requerimientos del gestor, que eran bastante elevados y los hemos intentado mejorar en todo lo posible para que los campos tuvieran mejor nivel, uniformidad, y cero deslumbramiento e intrusismo a edificios cercanos.
La gran innovación en este complejo exterior fue eliminar por completo la necesidad de cablear el control entre los ocho campos, recurriendo a tecnología Bluetooth de largo alcance (Bluetooth Low Energy), abaratando sustancialmente los costes de inversión y explotación:
«Además de la iluminación se ha dotado a la instalación de un control inalámbrico para poder hacer diferentes escenas entre los campos y eh evitar tener que tender cables, que eso siempre es costoso. El sistema inalámbrico es muy sencillo, no tiene costes de explotación y se puede manejar desde un móvil, botoneras y otros dispositivos.»
Las deficiencias del sector y el peligro de los malos datos de partida
Durante la ronda de preguntas, se abordaron las principales problemáticas que acucian a los gestores a la hora de dar el paso hacia la renovación LED. Los especialistas de Saltoki apuntaron directamente a la falta de rigor normativo y al peligro de realizar proyectos basados en datos de partida aproximados:
«Creemos que hay una falta de conocimiento en cuanto a las normativas vigentes. Si bien muchas no son de obligado cumplimiento, se deben conocer por parte del gestor y exigir aplicar para dimensionar correctamente las instalaciones que se reformen. También partir los estudios de datos y mediciones rigurosos para evitar plantear imposibles o hacer dimensionamientos erróneos.»
El equipo técnico alertó sobre un fenómeno habitual detectado en las licitaciones públicas actuales: la falta de cumplimiento estricto de la norma de referencia.
«Estamos comprobando que existen proyectos que se licitan a menudo donde no se cumplen del todo las exigencias de la UNE 12193, que es la que más se aplica en instalaciones deportivas y eso supone que al final los resultados no sean buenos. Y cuando algo no queda bien, es muy difícil arreglarlo en obra. A veces se nos olvida que, por ejemplo, hay viviendas cerca y después surgen quejas por intrusismo lumínico… Estas actuaciones no se pueden hacer alegremente como, no sé, quien cambia la iluminación del baño de una casa. Es algo más complicado.»
Para evitar desviaciones insalvables entre el papel y la realidad, Sánchez hizo especial hincapié en la toma de datos de partida fiables: «Es importante conocer todo eso bien, a partir de unos buenos datos de partida, no podemos hacer estudios así a la ligera sin conocer las alturas reales de instalación o las dimensiones de las pistas, porque eso luego se va acumulando y al final los resultados no son como queríamos».
El feedback más sincero
Cuando una reforma está bien ejecutada y dimensionada con criterio, el resultado se nota de inmediato en la pista y en el graderío. Al ser preguntados por el feedback recibido tras finalizar sus proyectos, Sánchez explicó una curiosa anécdota sobre cómo miden el éxito de sus obras de forma cercana y real:
«Generalmente cuando el cliente no dice nada es que está bien, cuando dice algo es cuando no le gusta. Terminada una reforma, me gusta colarme entre los padres que están viendo a sus hijos y los entrenadores y escuchar a ver lo que dicen. Es muy curioso cuando se escucha, ‘Qué maravilla la iluminación que nos han puesto.’ O lo contrario. ‘Aquí veo sombras, hay algo que me deslumbra, etc.’ Esa es la gente que verdaderamente te da un feedback claro y sincero de cómo ha quedado la instalación.»
La honestidad con el cliente y saber poner límites técnicos cuando las infraestructuras de soporte existentes no son válidas es, según Saltoki, el verdadero pilar de su impecable historial técnico:
«Afortunadamente, no hemos tenido nunca ningún problema con las instalaciones que hemos hecho porque tenemos claro las pautas que hay que seguir y cuando creemos que algo es un imposible, lo decimos claramente. Si vemos que un campo, por ejemplo, tiene unas torres a 10 m de altura y quieren hacer un dimensionamiento clase dos, le advertimos, ‘Con estas torres no se puede hacer. O cambiamos las torres o no hay manera.’… Por lo general, el feedback que tenemos es muy bueno.»
El valor de un partner especialista
La principal conclusión que nos deja la experiencia de Saltoki en Aragón es que el éxito de una reforma de alumbrado deportivo radica en el acompañamiento continuo, la madurez tecnológica y el rigor extremo en cada una de las fases del proyecto. No basta con realizar un cálculo informático inicial automatizado; es imprescindible contar con un partner que ofrezca asistencia en el replanteo, optimice los recursos económicos de la propiedad y resuelva los imprevistos reales que surgen inevitablemente a pie de obra junto al instalador.
«En definitiva, tres actuaciones que demuestran un poco las posibilidades de la tecnología bien, cuando eso se gestiona con partners adecuados tanto en la parte de los fabricantes, como la parte del asesoramiento y seguimiento en obra. Son, como digo, obras sencillas, pero que requieren cálculos al inicio, pero también en la fase de replanteo y optimización; resolución de problemas que surgen durante la obra y esa asistencia continua, tanto al gestor, al prescriptor como al instalador para que todo quede perfectamente.»
