La guía del CEI e IDAE desvela los criterios matemáticos y tecnológicos para filtrar el «ruido» de la calzada y transformar imágenes fotométricas en datos de alta precisión con validez legal.
Cualquier técnico que haya intentado medir la luminancia de una calle conoce la pesadilla que supone el entorno real. Teóricamente, el asfalto es una superficie homogénea; en la práctica, está lleno de parches de alquitrán de diferentes épocas, humedades, manchas de aceite o la sombra cambiante de un plátano de sombra mal podado.
Con el método estático tradicional, un punto de medición manual que caiga justo sobre un bache oscuro distorsiona por completo la Uniformidad General del proyecto, abriendo la puerta a inspecciones desfavorables o penalizaciones en la certificación energética.
La Guía técnica para la realización de medidas dinámicas de iluminancia y luminancia en instalaciones de alumbrado exterior, desarrollada por el CEI y el IDAE, introduce las reglas del juego para solucionar este problema mediante la digitalización y el filtrado avanzado de datos.
La revolución del software: Así funciona el «ojo fotométrico» en movimiento

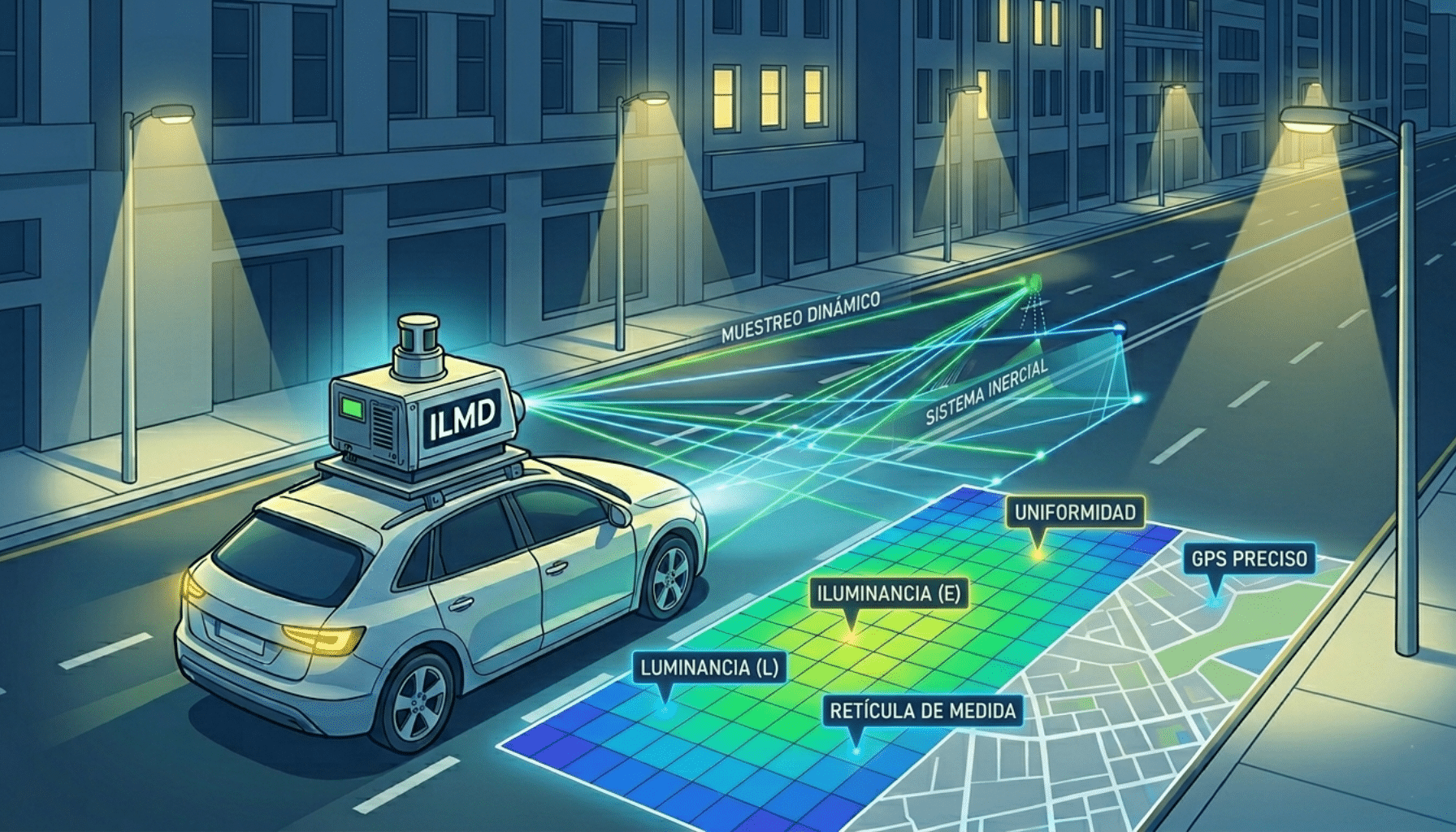

La guía normaliza el uso de los Dispositivos de Medición de Luminancia en Imagen (ILMD), cámaras fotométricas calibradas instaladas en vehículos que capturan la vía a velocidad de tráfico. Pero el verdadero secreto no está en la captura, sino en cómo la guía enseña a procesar esos millones de píxeles para que tengan validez bajo la norma UNE-EN 13201-4:
La abstracción de la retícula a 60 metros: El ojo del conductor (y el del inspector) se sitúa a 1,5 metros de altura y evalúa la calzada a una distancia de entre 60 y 160 metros. Los sistemas dinámicos ILMD capturan esta perspectiva en «falso color» de forma continua, eliminando la necesidad de detener el tráfico o realizar muestreos aislados.
El algoritmo de Uniformidad Extendida: Es la gran aportación metodológica. Para evitar que un elemento ajeno a la instalación (un bache o una mancha) altere los valores mínimos y máximos absolutos, el software aplica un porcentaje de filtrado estadístico (los valores de «c» al 10% o 5%). Esto permite «limpiar» las anomalías físicas del pavimento para evaluar exclusivamente el rendimiento de las luminarias.
Sincronización Inercial contra «zonas ciegas»: En calles estrechas («cañones urbanos») o pasos subterráneos, la señal GPS suele perderse o rebotar. La guía establece como requisito que los sistemas de alto rendimiento crucen los datos ópticos con sistemas de posicionamiento inercial, garantizando que cada píxel de luminancia se asigne a su coordenada espacial exacta sin importar la cobertura satelital.
Los requisitos de calibración y entrega que debes exigir en los pliegos
El documento no solo define cómo medir, sino cómo validar metrológicamente los equipos para evitar que los datos recogidos sean impugnados en un proceso de liquidación de obra:
Calibración fotométrica estricta (V-lambda): Las cámaras ILMD utilizadas deben contar con una respuesta espectral perfectamente adaptada a la sensibilidad del ojo humano bajo visión fotópica. La guía detalla las frecuencias de calibración obligatorias en laboratorios acreditados para asegurar que los gradientes de color de la imagen correspondan fielmente a candelas por metro cuadrado.
Frecuencia de muestreo espacial: Para garantizar la continuidad del mapa lumínico, el sistema de adquisición de datos del vehículo debe estar sincronizado con el velocímetro. La guía fija una distancia de muestreo inferior a 0,1 metros entre mediciones consecutivas. Esto asegura una densidad de datos masiva que pulveriza la incertidumbre del método estático de «nueve puntos».
Estándar de entrega interactivo (GIS): Las tablas de datos en formatos planos (como Excel o PDF) ya no son suficientes para justificar la inversión ante el IDAE. El «Informe de Ensayo» normalizado por la guía exige la exportación de archivos interactivos en formatos KMZ, KML o SHP. Esto permite a los técnicos municipales pinchar sobre cualquier coordenada de la ciudad, visualizar el valor exacto medido sobre el asfalto y auditar de forma remota la instalación.
Control del entorno externo: Para que una medición dinámica sea válida, la guía establece el protocolo para identificar y neutralizar el «ruido lumínico» ajeno al proyecto, como escaparates comerciales o el alumbrado de fachadas privadas, delimitando un área límite de exclusión alrededor de los puntos de control.
Descarga el documento de referencia y actualiza tus criterios de auscultación
La digitalización de las auditorías de alumbrado exterior ya es una realidad operativa exigida en las mesas de contratación. Domina las ecuaciones de la uniformidad extendida, los tiempos de estabilización térmica de los bloques LED antes de la medición y los esquemas geométricos de colocación de sensores.
